Dimnik 360 M
V sodelovanju z lokalno skupnostjo in javnim zavodom DDT lahko dimnik doživite na očalih za virtualno resničnost ob vznožju dimnika, saj 360 metrov dolg vzpon do vrha ni dovoljen.
Na ogledu vas popeljemo tudi do generatorja, ki je nekdaj proizvedel eno desetino vse slovenske električne energije, ter v kontrolno sobo, kjer so z več kot dvesto gumbi in stikali nadzorovali delovanje elektrarne.

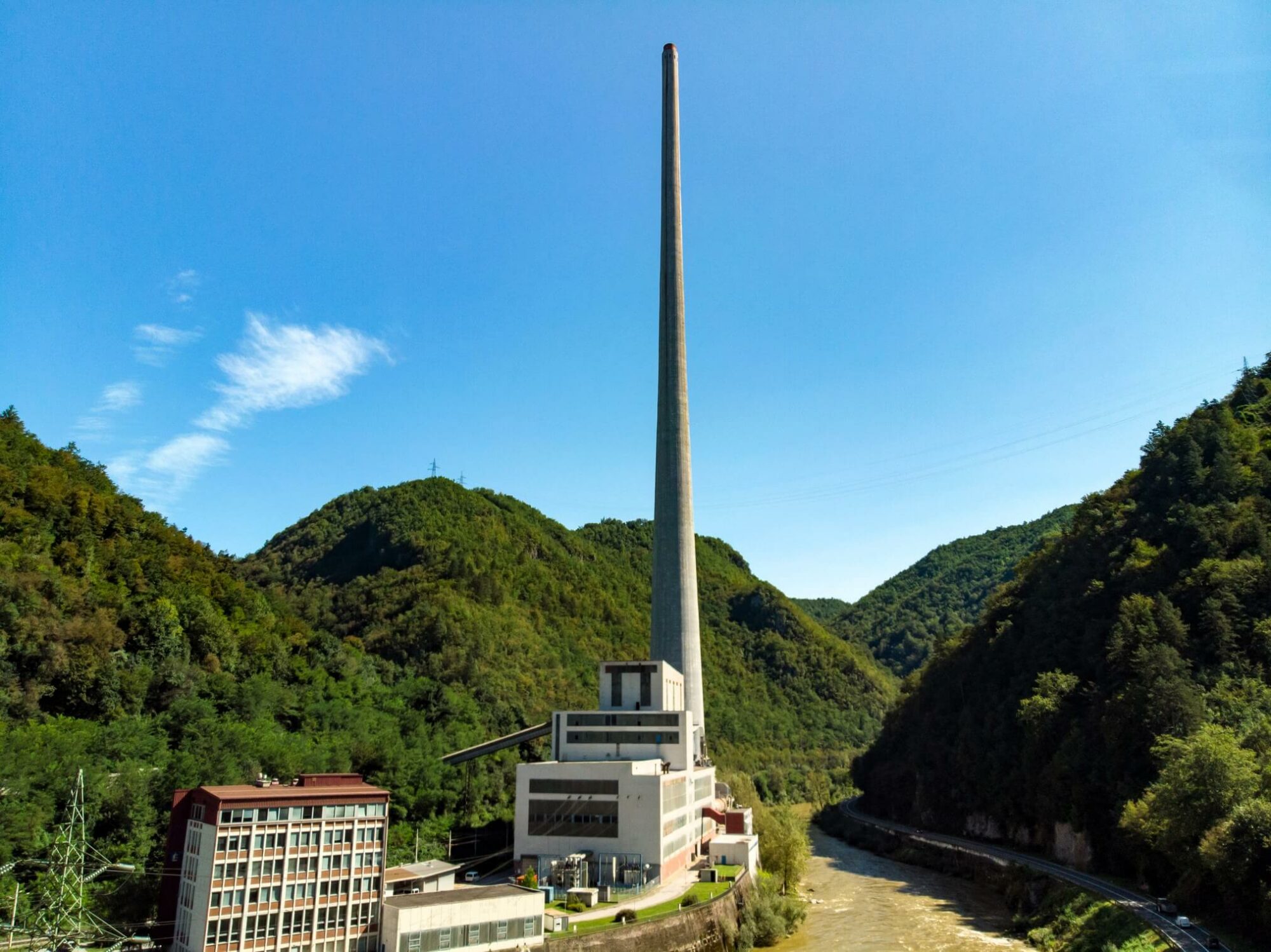

V letu 1986 je v Trbovljah pričela obratovati nova 125 MW termoelektrarna na domači zasavski premog z veliko vsebnostjo žvepla. S tem so se poslabšale okoljske razmere v ne prevetreni Savski dolini.
Skupaj z elektrarno so prvotno zgradili 80 m dimnik, ki pa ni omogočal, da bi se dimni plini nastali pri zgorevanju premoga širili v višje zračne plasti. Nastala je ideja o novem dimniku, ki bo omogočal izpust na lokalnimi invazijskimi plastmi, ki se nahajajo med 280 in 360 metri nad Savsko dolino.
Uveden je bil sanacijski program, ki je v končni varianti potrdil gradnjo 360 m dimnika v neposredni bližini obstoječega dimnika.
Projektiranje so takrat zaupali podjetju Karrena iz Duseldorfa, ki je že imel ustrezne reference z izgradnjo 300 m dimnika v Galsenkirchnu.
Dimnik je dvoplaščen, zunanji AB plašč je kot statična opora notranji dimovodni tuljavi skozi katero se vodijo dimni plini.
Zunanji plašč debeline 90 cm ima premer 27,5 m pri tleh, na vrhu 7,7 m, debelina stene je 25 cm.
Notranja tuljava je do višine 160 m zgrajena kot AB plašč premera 7,7 pri tleh na vrhu pa 5,5m. Od višine 160 m do 360 m je notranja tuljava oblečena s šamotno opeko.
Gradnja je potekala od aprila 1975 do maja 1976.
Dela so izvajali v treh izmenah, pri čemer je izmena štela povprečno 10 delavcev. Tovorno in osebno dvigalo so namestili v notranjosti dimnika: uporabljeno je 12.000 m3 betona, 1.100 ton jeklene armature in slabih 1.000 ton šamotnih in izolirnih materialov. Površina zunanjega plašča dimnika meri ca 16.000 m2 .
Po zunanjosti plašča dimnika so izvedene kovinske lestve od tal do vrha z 13.imi vmesnimi platformami.
Prva platforma je na višini 35m, naslednje si sledijo v razmaku 25m. Na višini 160m, 235m, 285m in 335 m so v zunanjem plašči dimnika vgrajena kovinska vrata (odprtine dimenzije 140*70 cm), skozi katere je dostop do notranje betonske platforme in do tuljave dimnika.
Z namenom kontrole notranje tuljave so kovinske stopnice vgrajene v betonski obod tudi po notranjosti od kote +0,0m, do kote +160,0m, kjer se zunanji plašč dimnika in notranja tuljava spojita z AB ploščo.
Od kote 160 do vrha dimnika se stopnice v notranjosti nadaljujejo segmentno, glede na prehode v betonskih ploščah na višjih kotah.
Po celotni višini dimnika je na zunanji strani vgrajena strelovodna instalacija, na vrhu dimnika je vgrajen lovilni obroč iz pocinkane žice.
Dimnik je osvetljen na vrhu in vertikalno po dolžini z namenom signalizacije za zračni promet
RAUFNK 360
Termoelektrarna Trbovlje, 1976
Armiranobetonski dimnik višine 360 m, temeljen na pilotih premera 1,5m
Naročnik:
Termoelektrarna Trbovlje
Avtorji:
Geološke raziskave: Geološki zavod Ljubljana,
Projektant: Karrena Duseldorf, nostrificiran projekt za izvedbo; IBE Ljubljana
Izvajalec del: Vatrostalna Zenica
Fotograf v času gradnje: Foto WEISS Trbovlje, arhiv TET
Leto načrtovanja: 1974
Leto gradnje: 1975-1976, slavnostna otvoritev ob občinskem prazniku občine Trbovlje (junij 1976)
